产品特点
CPU：瑞萨G2L
架构：Cortex A55
主频：1.2GHZ
内存：2Gyte DDR4工业级
Flash：16Mbyte SPI flash，8Gbyte eMMC
操作系统：Linux

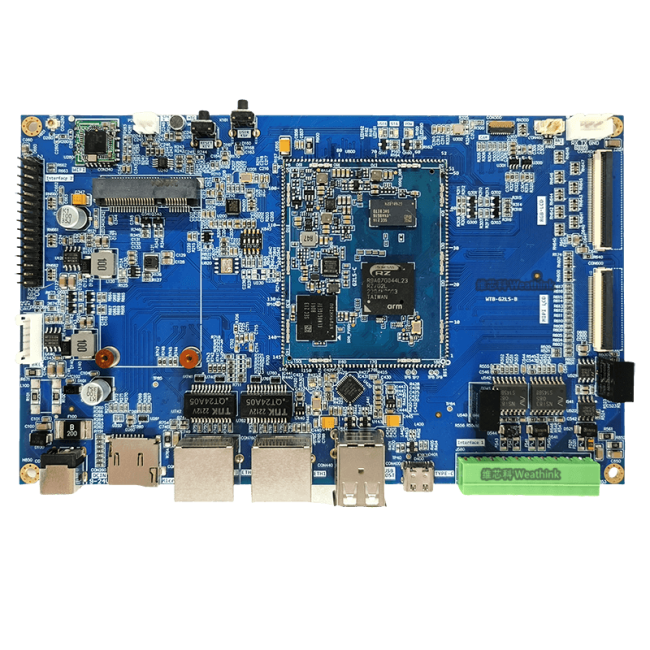

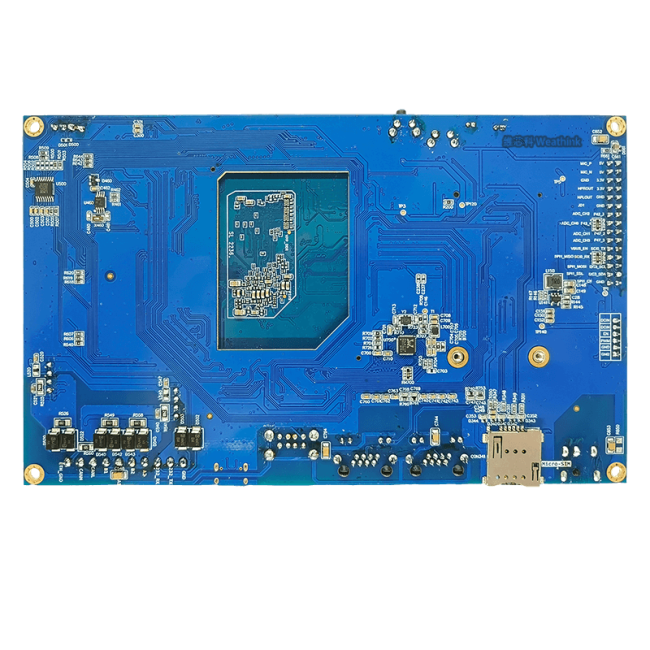

G2L工控板是基于G2L核心板设计的工业控制板，ARM Cortex-A55架构，运行频率1 2GHZ。核心板所有元器件均采用工业级，整板运行温度最宽可达-40℃~+85℃。板载2GByte的DDR4内存，存储采用8GByte的eMMC存储芯片(1G容量可选)，整板性能稳定、资源丰富。
接口 | 描述 |
CPU | 瑞萨G2L |
工作温度 | -40℃~+85℃ |
架构 | ARMv8 Cortex-A55 |
主频 | 1.2GHZ |
内存 | 2GB DDR4 |
ROM | 8GB eMMC |
尺寸 | 180mm*110mm |
相对湿度 | 10%～90%（不结露） |
工作电压 | 9~24V电压供电 |
机械尺寸：

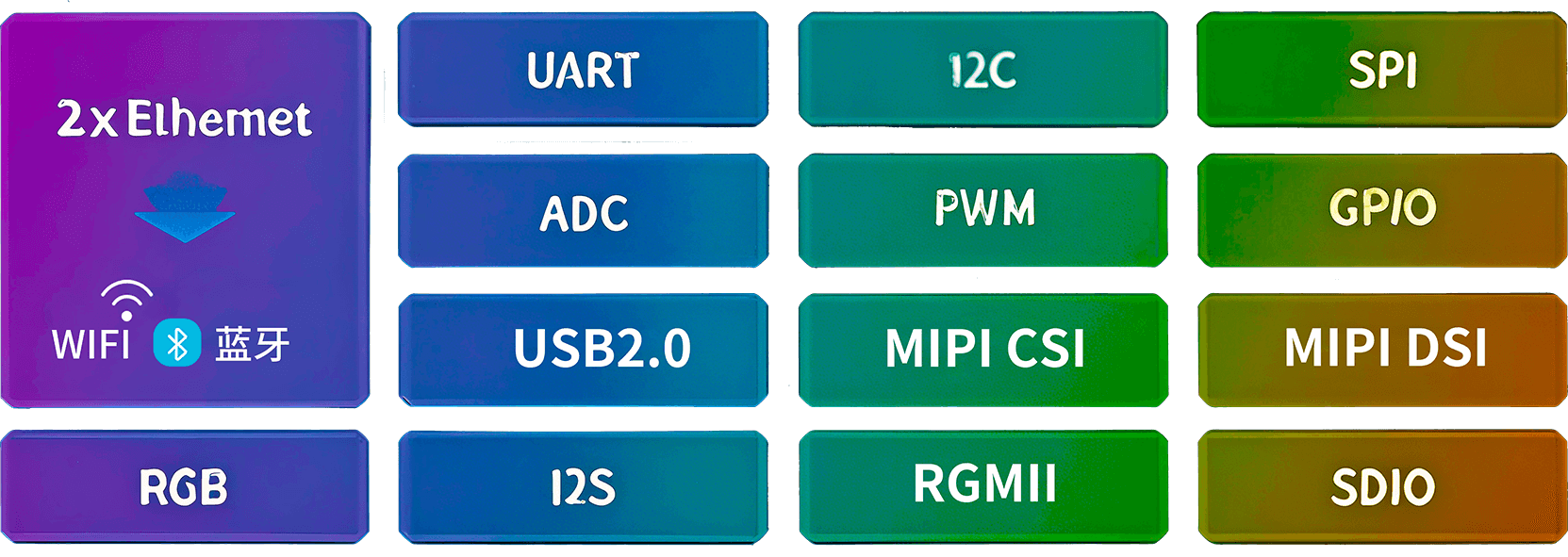

产品功能框图：

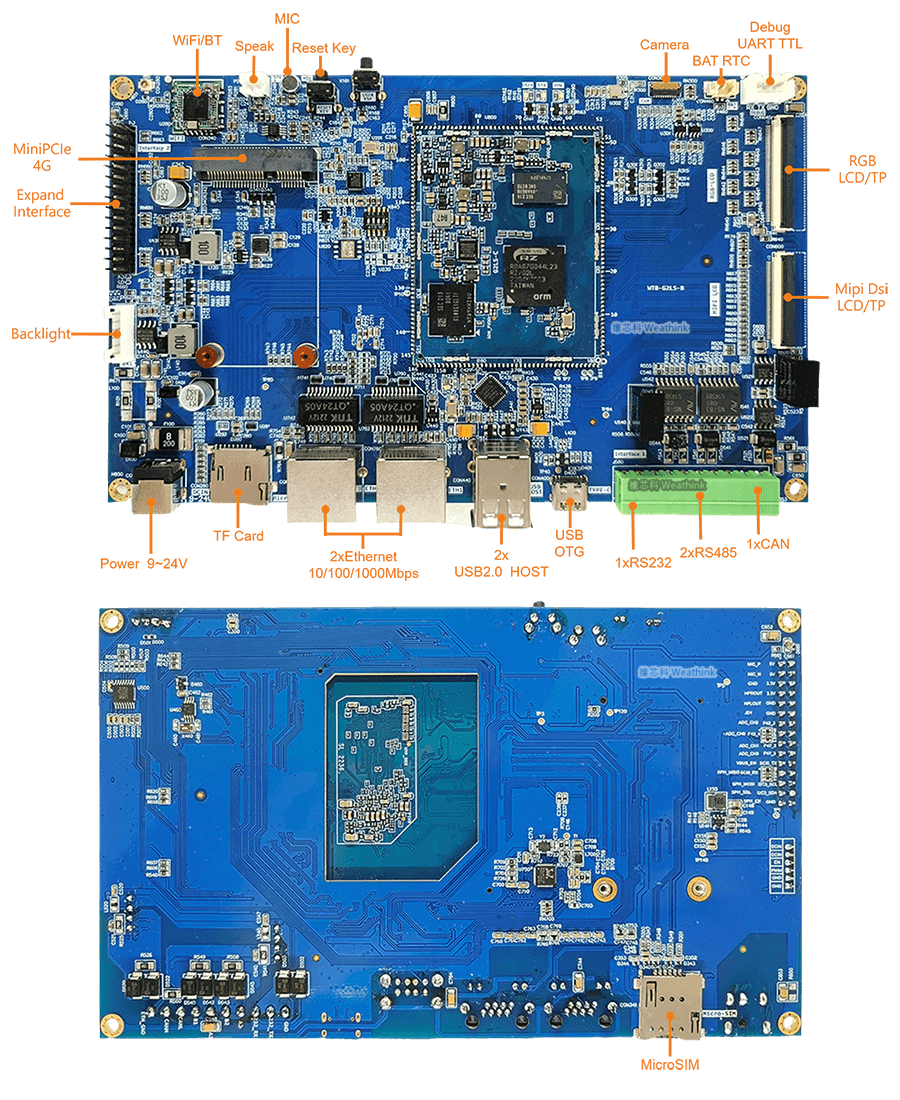

接口说明
2.5.1 CON660扩展接口
引脚号 | 引脚符号 | 引脚全部功能或者介绍 |
1 | 5V_OUT | 5V电源输出 |
2 | IN2_P | 麦克风输入+ |
3 | 5V_OUT | 5V电源输出 |
4 | IN2_N | 麦克风输入- |
5 | 3V3_OUT | 3.3V电源输出 |
6 | GND | 系统地 |
7 | 3V3_OUT | 3.3V电源输出 |
8 | HPROUT | 耳机输出右声道 |
9 | GND | 系统地 |
10 | HPLOUT | 耳机输出左声道 |
11 | GND | 系统地 |
12 | JD1 | 第一节检测引脚 |
13 | RZ_P42_3 | CPU的GPIO P42_3 |
14 | RZ_ADC_CH2 | CPU的ADC通道2 |
15 | RZ_P42_4 | CPU的GPIO P42_4 |
16 | RZ_ADC_CH0 | CPU的ADC通道0 |
17 | RZ_P47_2 | CPU的GPIO P42_2 |
18 | RZ_ADC_CH1 | CPU的ADC通道1 |
19 | RZ_P47_3 | CPU的GPIO P42_3 |
20 | RZ_ADC_CH3 | CPU的ADC通道3 |
21 | RZ_SCI0_TXD | 串口0发送引脚 |
22 | RZ_USB0_VBUSEN | USB0电源VBUS使能 |
23 | RZ_SCI0_RXD | 串口0的接收引脚 |
24 | RZ_RSPI1_MISO | CPU的SPI1 MISO |
25 | RZ_RIIC3_SCL | CPU的I2C3的SCL |
26 | RZ_RSPI1_MOSI | CPU的SPI1 MOSI |
27 | RZ_RIIC3_SDA | CPU的I2C3的SDA |
28 | RZ_RSPI1_SSL | CPU的SPI1的 SSL |
29 | GND | 系统地 |
30 | RZ_RSPI1_CK | CPU的SPI1的CK |
2.5.2 CON600接口
引脚号 | 引脚符号 | 引脚全部功能或者介绍 |
1 | VCC_DSPLAY | 给液晶屏供电5V |
2 | ||
3 | ||
4 | ||
5 | GND | 给液晶屏供电系统地 |
6 | ||
7 | ||
8 | EN-PWR | 电源使能引脚 |
9 | EN-BIAS | 偏压使能引脚 |
10 | EN-PWM | PWM使能 |
11 | GND | 系统地 |
12 | ID0 | ID信号0 |
13 | ID1 | ID信号1 |
14 | GND | 系统地 |
15 | DSI_T3+ | MIPI显示数据3+ |
16 | DSI_T3- | MIPI显示数据3- |
17 | GND | 系统地 |
18 | DSI_T2+ | MIPI显示数据2+ |
19 | DSI_T2- | MIPI显示数据2- |
20 | GND | 系统地 |
21 | DSI_CLK+ | MIPI显示CLK+ |
22 | DSI_CLK- | MIPI显示CLK- |
23 | GND | 系统地 |
24 | DSI_T1+ | MIPI显示数据1+ |
25 | DSI_T1- | MIPI显示数据1- |
26 | GND | 系统地 |
27 | DSI_T0+ | MIPI显示数据0+ |
28 | DSI_T0- | MIPI显示数据0- |
29 | GND | 系统地 |
30 | TP_SCL | TP I2C的 SCL |
31 | TP_SDA | TP I2C的 SDA |
32 | TP_INT | TP中断脚 |
33 | TP_RESET | TP复位脚 |
34 | GND | 系统地 |
35 | IIS_BCK | I2S的BCK |
36 | IIS_RCK | I2S的RCK |
37 | IIS_RXD | I2S的RXD |
38 | IIS_TXD | I2D的TXD |
39 | GPIO_INT | GPIO中断 |
40 | GND | 系统地 |
2.5.3 CON640接口
引脚号 | 引脚符号 | 引脚全部功能或者介绍 |
1 | VCC_DISPLAY_5V | 液晶屏供电5V |
2 | ||
3 | ||
4 | VCC_DISPLAY_3V3 | 液晶屏供电3.3V |
5 | ||
6 | ||
7 | GND | 液晶屏系统地 |
8 | ||
9 | ||
10 | DISP_DE | RGB接口DE |
11 | DISP_VSYNC | RGB接口VSYNC |
12 | DISP_HSYNC | RGB接口HSYNC |
13 | DISP_DATA0 | RGB接口数据0 |
14 | DISP_DATA1 | RGB接口数据1 |
15 | DISP_DATA2 | RGB接口数据2 |
16 | DISP_DATA3 | RGB接口数据3 |
17 | DISP_DATA4 | RGB接口数据4 |
18 | DISP_DATA5 | RGB接口数据5 |
19 | DISP_DATA6 | RGB接口数据6 |
20 | DISP_DATA7 | RGB接口数据7 |
21 | DISP_DATA8 | RGB接口数据8 |
22 | DISP_DATA9 | RGB接口数据9 |
23 | DISP_DATA10 | RGB接口数据10 |
24 | DISP_DATA11 | RGB接口数据11 |
25 | DISP_DATA12 | RGB接口数据12 |
26 | DISP_DATA13 | RGB接口数据13 |
27 | DISP_DATA14 | RGB接口数据14 |
28 | DISP_DATA15 | RGB接口数据15 |
29 | DISP_DATA16 | RGB接口数据16 |
30 | DISP_DATA17 | RGB接口数据17 |
31 | DISP_DATA18 | RGB接口数据18 |
32 | DISP_DATA19 | RGB接口数据19 |
33 | DISP_DATA20 | RGB接口数据20 |
34 | DISP_DATA21 | RGB接口数据21 |
35 | DISP_DATA22 | RGB接口数据22 |
36 | DISP_DATA23 | RGB接口数据23 |
37 | GND | 系统地 |
38 | DISP_CLK | RGB接口CLK |
39 | GND | 系统地 |
40 | EN-PWR | 电源使能 |
41 | EN-BIAS | 偏压使能 |
42 | EN-PWM | PWM使能 |
43 | GPIO_RESET | GPIO复位 |
44 | GND | 系统地 |
45 | TP-SCL | TP SCL |
46 | TP-SDA | TP SDA |
47 | TP-INT | TP中断 |
48 | TP-RESET | TP复位 |
49 | GND | 系统地 |
50 | GND | 系统地 |
软件参数
内核版本 | Linux-4.19（完全开源） | |
烧写方式 | SD卡快速烧写 | |
开发环境 | Ubuntu18.04 | |
支持驱动 | 网卡驱动(双1000M/100M) | RTC实时时钟驱动 |
串口(含5个串口) | 音频驱动（IIS接口） | |
LCD RGB驱动 | MIPI DSI显示驱动 | |
USB2.0接口驱动 | SPI驱动 | |
PWM驱动（背光） | 按键驱动 | |
FlashECC校验 | 摄像头驱动 | |
eMMC Flash驱动 | RS485驱动 | |
文件系统 | AD驱动 | |
SD卡驱动 | CAN驱动 | |
精准触摸驱动(电容) | I2C驱动 | |
软件支持 | 提供10 年以上超长期支持 | |
QT版本 | QT5框架，HTML5 | |
编解码 | 支持H.264，H.265编解码 | |
示例程序 | 支持瑞萨电子示例程序 | |
安全性 | 加密内核启动 | |
功能 | 详细描述 |
CPU | 瑞萨G2L |
LCD | 支持1路RGB24位 |
MIPI显示接口 | 支持1路MIPI DSI接口 |
Audio | 支持音频输出和麦克输入 |
I2C | 扩展接口支持1路I2C接口 |
SPI | 扩展接口支持1路SPI接口 |
CAN | 1路隔离CAN接口 |
USB2.0 HOST | 2路USB HOST |
SD/MMC/SDIO | 1路MicroSD卡接口 |
Ethernet | 2路千兆网口，支持10/100/1000MHZ |
摄像头接口 | 1路MIPI CSI，最大支持500万像素30帧 |
RS232 | 1路RS232接口 |
UART | 1路调试串口 |
ADC | 扩展接口支持4路，12位 |
VideoEncoder | 支持H.264编解码 |
PWM | 支持液晶屏背光PWM调节 |
SPI Flash | 板载SPI flash |
G2L工控板数据手册：
G2L工控板_数据手册_20220201.pdf
烦请联系当地销售!
型号 | 描述 |
WTB-G2LS | 核心板规格：G2L A55双核1.2GHZ，1GB DDR4，8GB eMMC，分立电源 底板规格：2路千兆以太网，2路RS485，1路CAN，1路RS232，MIPI显示屏接口，RGB显示屏接口等 |
